ศูนย์กลางสำคัญของเครือข่ายไฟเบอร์ของคุณ: คำแนะนำที่ชัดเจนเกี่ยวกับการปิดประกบ กล่องเลิกจ้าง และกล่องกระจายสินค้า

เคยสงสัยบ้างไหมว่าลำแสงเดินทางหลายร้อยกิโลเมตรผ่านใยแก้วเพื่อส่งบริการอินเทอร์เน็ต ทีวี หรือโทรศัพท์ของคุณได้อย่างไร นอกเหนือจากสายเคเบิลแล้ว การเดินทางยังต้องอาศัยเครือข่ายของฮีโร่ที่ไม่มีใครรู้จัก ซึ่งก็คือเปลือกหุ้มใยแก้วนำแสง คีย์สามประเภท-การปิดประกบ กล่องสิ้นสุด และกล่องกระจาย-มักทำให้เกิดความสับสน แม้ว่าสิ่งเหล่านี้จะปกป้องการเชื่อมต่อไฟเบอร์ที่ละเอียดอ่อน แต่บทบาท ตำแหน่ง และการทำงานภายในนั้นแตกต่างกันอย่างชัดเจน

คิดว่าเครือข่ายใยแก้วของคุณเป็นระบบทางหลวงที่ซับซ้อน:

• การต่อสายไฟเบอร์ออปติกคือการซ่อมแซมริมถนนและสถานีชุมทางถาวร

• กล่องเชื่อมต่อไฟเบอร์ออปติกเป็นโรงจอดรถสุดท้ายและทางเข้าอาคารเฉพาะ

• กล่องกระจายไฟเบอร์ออปติกเป็นศูนย์กลางการแลกเปลี่ยนและกระจายสินค้าสำหรับพื้นที่ใกล้เคียงทั้งหมด

การเลือกสิ่งที่เหมาะสมถือเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือของเครือข่าย ความสามารถในการขยายขนาด และประสิทธิภาพด้านต้นทุน- มาทำความเข้าใจส่วนประกอบที่สำคัญเหล่านี้ให้เข้าใจง่ายขึ้น

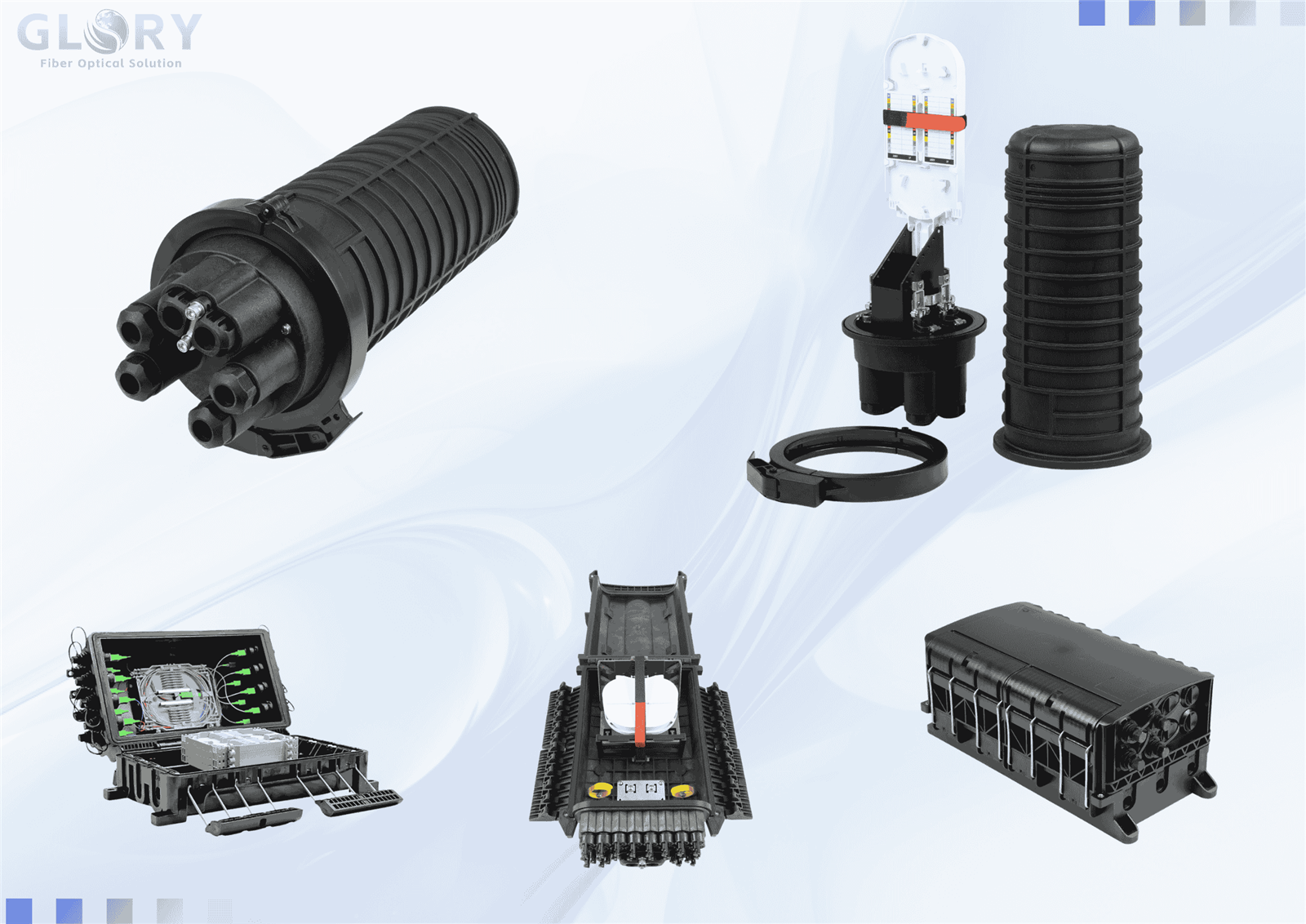

บทที่ 1: การปิดประกบกันของไฟเบอร์ออปติก - จุดแยกถาวร

ฟังก์ชั่นหลัก: ปกป้องและเข้าร่วม

การปิดรอยต่อได้รับการออกแบบมาสำหรับงานหลักและถาวรงานเดียว: เพื่อป้องกันรอยต่อฟิวชันที่มีการเชื่อมเส้นใยแก้วเปลือยสองเส้นเข้าด้วยกัน เป็นเรื่องเกี่ยวกับการสร้างเส้นทางแสง-ที่สูญเสียอย่างต่อเนื่องและต่ำ

ลักษณะสำคัญ & "DNA":

• การดำเนินงานหลัก: Fusion Splicingซึ่งเกี่ยวข้องกับการลอกการเคลือบไฟเบอร์ ตัดส่วนปลายให้เรียบร้อย และใช้อาร์คไฟฟ้าเพื่อหลอมรวมเป็นชิ้นเดียว ปิดบ้านและปกป้องจุดเชื่อมต่อที่เปราะบางเหล่านี้

• ตำแหน่งทั่วไป: กลางแจ้ง ตลอดเส้นทาง คุณจะพบสิ่งเหล่านี้ได้ในการติดตั้งทางอากาศ (บนเสา) ภายในท่อระบายน้ำใต้ดิน หรือ-ฝังโดยตรงตามแนวร่องลึก โดยจะวางไว้ทุกที่ที่ต้องขยาย แยก หรือซ่อมแซมสายเคเบิล

• ลักษณะทางกายภาพและสิ่งแวดล้อม:

- แข็งแกร่งและปิดผนึก:สร้างขึ้นด้วยวัสดุที่ทนทานและทนทานต่อการกัดกร่อน- (เช่น PC+ABS, PP) และมีระบบซีลแบบกลไกหรือแบบเจล-เพื่อให้ได้ระดับการป้องกัน IP68 ในระดับสูง เพื่อป้องกันน้ำ ฝุ่น และสัตว์ฟันแทะ

- ยืดหยุ่นต่ออุณหภูมิ:ได้รับการจัดอันดับสำหรับอุณหภูมิการทำงานที่สูงมาก (เช่น -40 องศาถึง +85 องศา ) เพื่อให้ทนทานต่อแสงแดดโดยตรง ความหนาวเย็นถึงจุดเยือกแข็ง และการหมุนเวียนของความร้อน

• สถาปัตยกรรมภายใน:ภายในจัดเป็นถาดประกบกันแบบวางซ้อนกันได้ แต่ละถาดมีตัวป้องกันรอยต่อฟิวชัน และมีช่องสำหรับการพันวนและจัดเก็บเส้นใยส่วนเกินอย่างเรียบร้อย การออกแบบนี้จัดลำดับความสำคัญของการต่อรอยและการคลายความเครียดบนพอร์ตอะแดปเตอร์

• สถานการณ์กรณีการใช้งานหลัก:

- การต่อสายเคเบิลแกนหลักยาว-สองส่วนในท่อระบายน้ำ

- การสร้างการเชื่อมต่อสาขา ("แตะ") จากสายป้อนหลักเพื่อรองรับพื้นที่ใกล้เคียงใหม่

- การซ่อมแซมสายเคเบิลที่ถูกตัดโดยไม่ตั้งใจระหว่างการก่อสร้างถนน

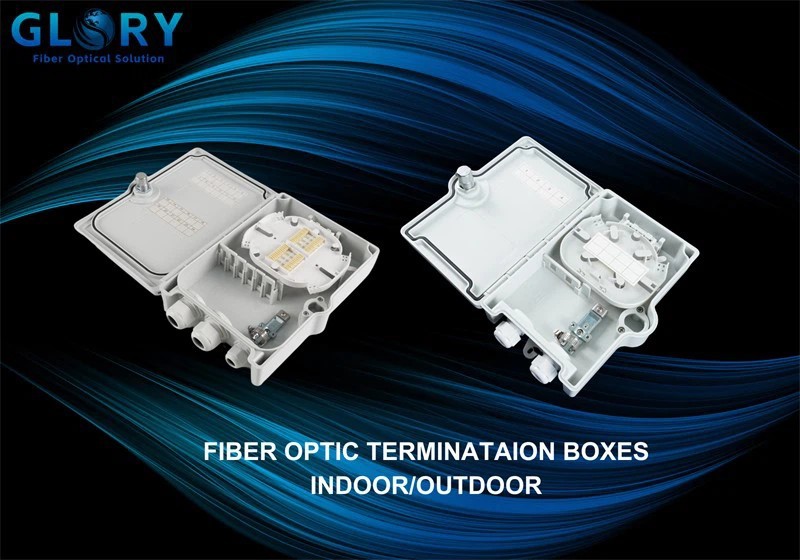

บทที่ 2: กล่องสิ้นสุดไฟเบอร์ออปติก - จุดแบ่งเขตสุดท้าย

ฟังก์ชันหลัก: ยุติและอินเทอร์เฟซ

กล่องสิ้นสุด (หรือกล่องเทอร์มินัล) ทำเครื่องหมายจุดแบ่งเขต-เป็นจุดส่งมอบอย่างเป็นทางการที่เครือข่ายของผู้ให้บริการสิ้นสุดลง และเริ่มการเดินสายไฟในสถานที่ของลูกค้า หน้าที่ของบริษัทคือการจัดเตรียมการเปลี่ยนจากสายเคเบิลภายนอกอาคารที่ปลอดภัยและเข้าถึงได้ไปเป็นพอร์ตที่มีตัวเชื่อมต่อในอาคาร-

ลักษณะสำคัญ & "DNA":

• การดำเนินงานหลัก:การสิ้นสุดของตัวเชื่อมต่อ สายเคเบิลขาเข้าเข้าปลายด้วยขั้วต่อ (เช่น SC หรือ LC) บนผมเปีย ตัวเชื่อมต่อเหล่านี้ติดตั้งอยู่บนแผงอะแดปเตอร์ ทำให้เกิดอินเทอร์เฟซแบบพลักแอนด์เพลย์-และ-ที่สะอาดตา

• ตำแหน่งทั่วไป:ที่ขอบของเครือข่าย ติดตั้งในอาคาร (เช่น บนผนังห้องอุปกรณ์ของอาคาร ในโรงรถของบ้าน) หรือในสถานที่กลางแจ้งที่มีการป้องกัน เช่น ทางเข้าอาคาร

• ลักษณะทางกายภาพและสิ่งแวดล้อม:

- กะทัดรัดและเข้าถึงได้:ออกแบบมาเพื่อให้เข้าถึงได้ง่ายขึ้นและไม่บ่อยนัก มักติดผนัง-ด้วยบานพับธรรมดาหรือถาดเลื่อน- ระดับการป้องกัน (เช่น IP65) นั้นเพียงพอสำหรับสภาพแวดล้อมที่มีการควบคุม แต่ไม่เหมาะสำหรับการแช่ในน้ำเป็นเวลานาน

- ผู้ใช้-เป็นมิตร:มุ่งเน้นไปที่การระบุพอร์ตที่ชัดเจนและการแพตช์ที่ง่ายดายสำหรับผู้ใช้ปลายทางหรือช่างเทคนิค

• สถาปัตยกรรมภายใน:

เน้นที่แผงอะแดปเตอร์และคุณสมบัติการจัดการไฟเบอร์ เช่น แกนม้วนหรือคลิปเพื่อจัดเก็บผมเปียที่หย่อนคล้อย อาจรวมถึงหน่วยกราวด์สำหรับส่วนประกอบสายเคเบิลที่เป็นโลหะ พื้นที่ได้รับการปรับให้เหมาะสมสำหรับการเชื่อมต่อในจำนวนที่จำกัด

• สถานการณ์กรณีการใช้งานหลัก:

- กล่องหุ้ม ONT (เทอร์มินัลเครือข่ายออปติคัล) ที่ติดตั้งอยู่บนผนังด้านนอกของบ้านในการปรับใช้ FTTH

- กล่องติดผนัง-ในห้องเซิร์ฟเวอร์ของสำนักงานซึ่งมีสายบริการภายนอกเข้ามา

- จัดให้มีจุดทดสอบสำหรับผู้ให้บริการเครือข่ายเพื่อแยกและแก้ไขปัญหาด้านสมาชิก-

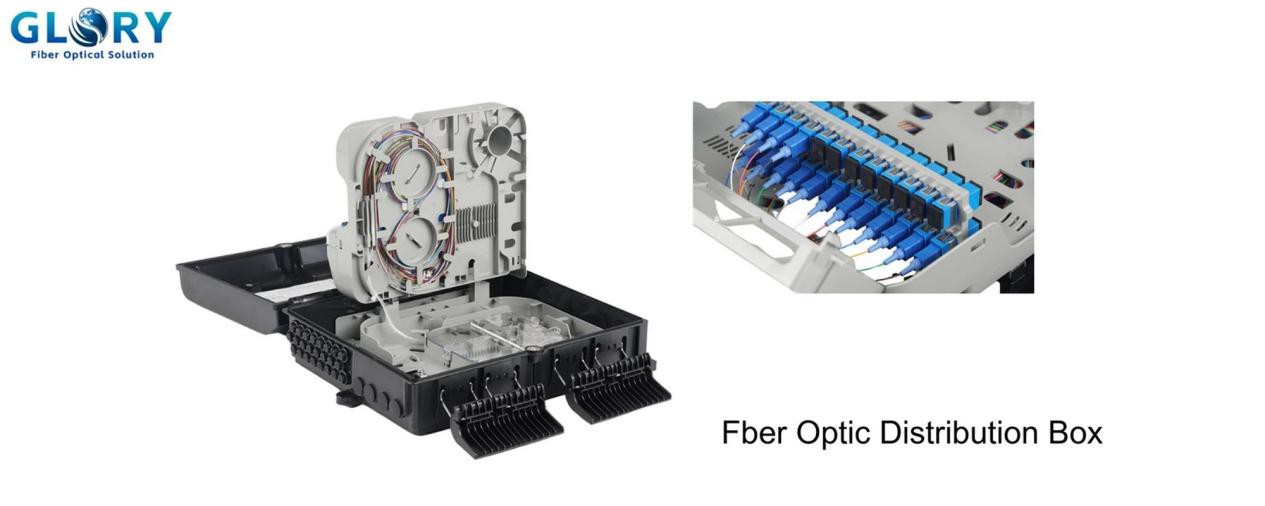

บทที่ 3: กล่องกระจายไฟเบอร์ออปติก - ศูนย์กลางการกระจายกลาง

ฟังก์ชันหลัก: กระจายและข้าม-เชื่อมต่อ

กล่องกระจายสัญญาณ (หรือ Cross-ตู้เชื่อมต่อ) เป็นศูนย์กลางการรับส่งข้อมูลที่ใช้งานอยู่ มันไม่เพียงแค่ปกป้องการเชื่อมต่อเท่านั้น โดยจะแยกและกำหนดเส้นทางสัญญาณแสงไปยังจุดสิ้นสุดหลายจุด ทำให้ไฟเบอร์ตัวป้อนเส้นเดียวสามารถรองรับผู้ใช้ปลายทาง-ได้หลายสิบราย

ลักษณะสำคัญ & "DNA":

• การดำเนินงานหลัก:การแยกสัญญาณและการแพตช์ ส่วนประกอบที่สำคัญที่สุดคือตัวแยกสัญญาณ PLC (Planar Lightwave Circuit) ซึ่งแบ่งกำลังของสัญญาณอินพุตออกเป็นสัญญาณเอาท์พุตหลายสัญญาณแบบพาสซีฟ (เช่น 1x32) นอกจากนี้ยังอำนวยความสะดวกในการเชื่อมต่อที่ยืดหยุ่นผ่านสายแพตช์ระหว่างพอร์ตต่างๆ

• ตำแหน่งทั่วไป:จุดรวมเครือข่าย พบได้ในตู้กลางแจ้งตรงหัวมุมถนน ในห้องอเนกประสงค์ชั้นใต้ดินของอาคารอพาร์ตเมนต์ หรือภายในพื้นที่กระจายศูนย์ข้อมูล

• ลักษณะทางกายภาพและสิ่งแวดล้อม:

- ใหญ่กว่าและมีโครงสร้างมากขึ้น:มีขนาดใหญ่กว่ากล่องปลายสายอย่างมากเพื่อรองรับจำนวนเส้นใยสูง ตัวแยกสัญญาณ และการจัดการสายแพทช์ที่ครอบคลุม

- แบบแยกส่วนและปรับขนาดได้:มักจะมีถาดโมดูลาร์สำหรับตัวแยกและแผงอะแดปเตอร์ ทำให้สามารถเพิ่มความจุได้ตามต้องการ รุ่นกลางแจ้งต้องมีการป้องกันน้ำเข้าในระดับสูง (IP65/IP68)

• สถาปัตยกรรมภายใน:

ออกแบบมาเพื่อการจัดการความหนาแน่นสูง- ประกอบด้วย:

- โมดูลการติดตั้งตัวแยก:เพื่อเก็บและจัดระเบียบตัวแยก PLC

- แผงอะแดปเตอร์ความหนาแน่นสูง-:สำหรับตัวป้อนขาเข้าและพอร์ตการกระจายขาออก

• การจัดการสายเคเบิลขั้นสูง:

ตัวจัดการแนวตั้งและแนวนอน ลูปหยด และแกนม้วนเพื่อกำหนดเส้นทางและจัดเก็บสายแพตช์จำนวนมากอย่างเรียบร้อย โดยไม่ละเมิดขีดจำกัดรัศมีการโค้งงอ

• สถานการณ์กรณีการใช้งานหลัก:

- ตู้ FAT (Fiber Access Terminal) ในเครือข่าย FTTH ที่แยกไฟเบอร์ตัวป้อนหนึ่งตัวเพื่อรองรับบ้าน 32 หรือ 64 หลังในละแวกใกล้เคียง

- จุดจำหน่ายไฟเบอร์หลักในแต่ละชั้นของอาคารสำนักงานขนาดใหญ่ (FD/Floor Distributor)

- ศูนย์กลางการแพทช์และการเชื่อมต่อโครงข่ายภายในกรอบการกระจายแสงของศูนย์ข้อมูล

การเลือกฮับที่เหมาะสมสำหรับงานที่เหมาะสม

แม้ว่าทั้งสามอย่างจะเป็น "กล่องไฟเบอร์" แต่วัตถุประสงค์ของมันก็มีความเสริมกันและไม่สามารถใช้แทนกันได้ การสร้างความสับสนอาจนำไปสู่ข้อบกพร่องด้านการออกแบบเครือข่าย ความปวดหัวในการติดตั้ง และฝันร้ายในการบำรุงรักษา

คู่มือการตัดสินใจฉบับย่อ:

• ต้องการต่อสายไฟเบอร์สองเส้นอย่างถาวรในร่องลึกกลางแจ้งหรือบนเสาหรือไม่? → คุณต้องมีการปิดรอยต่อ

• ต้องการยุติสายโทรศัพท์ของผู้ให้บริการและจัดเตรียมซ็อกเก็ตที่มั่นคงสำหรับเราเตอร์ของลูกค้าภายในอาคารหรือไม่? → คุณต้องมีกล่องยุติ

• ต้องการแยกสัญญาณหลักเพื่อให้บริการทั้งตึกอพาร์ตเมนต์หรือพื้นที่ใกล้เคียงจากตู้กลางหรือไม่? → คุณต้องมีกล่องกระจายสินค้า

การทำงานร่วมกันในการดำเนินการ:

ในเครือข่าย FTTH ทั่วไป กล่องกระจายสัญญาณในตู้ข้างถนนจะแยกสัญญาณ จากนั้นเส้นใยแต่ละเส้นจะวิ่งไปที่บ้านแต่ละหลัง โดยอาจต่อเข้าด้วยกันโดยใช้ Splice Closed เล็กๆ ที่เสาใกล้บ้าน ก่อนที่จะเข้าไปในกล่องเชื่อมต่อบนผนังบ้านเพื่อเชื่อมต่อกับ ONT ในที่สุด

การทำความเข้าใจบทบาทที่แตกต่างกันเหล่านี้ช่วยเพิ่มศักยภาพในการวางแผนเครือข่ายที่ดีขึ้น การจัดซื้ออย่างชาญฉลาด และการดำเนินงานที่มีประสิทธิภาพมากขึ้น ช่วยให้มั่นใจได้ถึงระดับการป้องกัน ความจุ และฟังก์ชันการทำงานที่เหมาะสมในทุกจุดสำคัญในโครงสร้างพื้นฐานแบบออปติกของคุณ
