ไฟเบอร์โหมดเดี่ยว-เทียบกับไฟเบอร์โหมดหลาย-

ไฟเบอร์โหมดเดี่ยว- (SMF)

มันทำงานอย่างไร

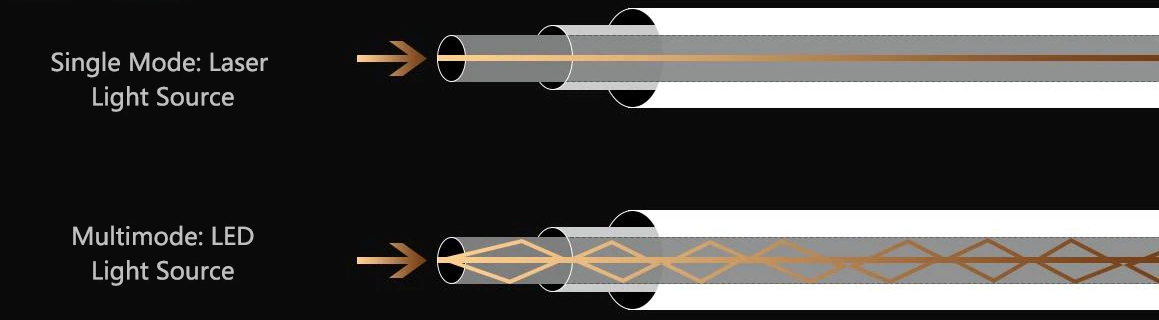

ไฟเบอร์โหมดเดี่ยว-มีแกนที่เป็นกลาง8 ถึง 10 ไมโครเมตรกว้าง - ประมาณหนึ่ง-หนึ่งในสิบของความกว้างของเส้นผมมนุษย์ แกนกลางเล็กๆ นั้นเป็นกุญแจสำคัญ มันมีขนาดเล็กพอที่จะให้แสงเดินทางผ่านได้ทีละดวงเท่านั้น โดยเคลื่อนที่เป็นเส้นตรงจากปลายด้านหนึ่งไปยังอีกด้านหนึ่ง เนื่องจากแสงทั้งหมดใช้เส้นทางเดียวกัน สัญญาณจึงคมชัดและไม่กระจายออกไป สิ่งนี้เรียกว่าการกระจายตัวแบบกิริยาและไฟเบอร์โหมดเดี่ยว-โดยพื้นฐานแล้วไม่มีเลย

ในการผลักแสงผ่านช่องเล็กๆ ดังกล่าว SMF จำเป็นต้องมีแหล่งกำเนิดแสงเลเซอร์. เลเซอร์จะสร้างลำแสงที่แคบและโฟกัสมาก - ตามที่คุณต้องการ ข้อเสียคือตัวรับส่งสัญญาณแบบเลเซอร์-มีราคาสูงกว่าแหล่ง LED หรือ VCSEL ที่ใช้ในระบบหลาย- อย่างไรก็ตาม สำหรับลิงก์ใดๆ ที่ต้องครอบคลุมระยะทางไกลหรือมีแบนด์วิธที่สูงมาก ประสิทธิภาพก็คุ้มค่ากับค่าใช้จ่ายเพิ่มเติม

โดดเด่นในที่ใด: ตัวอย่างจริง-จากทั่วโลก

ไฟเบอร์โหมดเดี่ยว-ครอบงำการใช้งานใดๆ ที่สัญญาณจำเป็นต้องเดินทางไกล ตัวอย่างที่เป็นรูปธรรมบางส่วน:

เครือข่ายใยแก้วทั่วโลกของ Google ใช้ไฟเบอร์โหมดเดี่ยว-สำหรับระบบเคเบิลใต้น้ำ รวมถึงสายเคเบิล FASTER ที่เชื่อมต่อสหรัฐอเมริกาและญี่ปุ่น - ระยะทางกว่า 9,000 กม. (ที่มา: บล็อก Google Cloud, 2022)

ไฟเบอร์ของ AT&T-ไปยัง-การใช้งานที่บ้าน (FTTH) ทั่วสหรัฐอเมริกาอาศัยไฟเบอร์โหมดเดี่ยวของ OS2- ทั้งหมด ซึ่งสามารถรองรับอัตราข้อมูล 1 Gbps ขึ้นไปในระยะทาง 20 กม. ขึ้นไปต่อโหนด (ที่มา: นักลงทุนสัมพันธ์ของ AT&T, 2023)

ศูนย์ข้อมูลระดับไฮเปอร์สเกลเช่นที่ดำเนินการโดย AWS และ Microsoft Azure ใช้ไฟเบอร์โหมดเดี่ยว-สำหรับ-ลิงก์แกนหลักระหว่างอาคารและวิทยาเขตที่มีระยะทางเกิน 500 เมตร

การอ้างอิงแหล่งที่มา: โครงสร้างพื้นฐานของ Google, เอกสารไวท์เปเปอร์ AT&T FTTH 2023, มาตรฐาน IEEE 802.3

มาตรฐาน OS1 และ OS2

ไฟเบอร์โหมดเดี่ยว-มีสองเกรดหลักOS1ถูกสร้างขึ้นเพื่อใช้ภายในอาคาร - ซึ่งวิ่งผ่านผนัง ถาดสายเคเบิล และราวยกอาคาร มีการสูญเสียสัญญาณสูงสุด 1.0 dB ต่อกิโลเมตรOS2ผลิตขึ้นสำหรับการติดตั้งภายนอกอาคาร โดยที่ไฟเบอร์ได้รับการปกป้องด้วยท่อหลวมภายในปลอกหุ้มสายเคเบิล OS2 บรรลุการสูญเสียสัญญาณที่ต่ำกว่ามาก - ไม่เกิน 0.4 dB/km - ซึ่งเป็นสาเหตุว่าทำไมจึงใช้สำหรับการวิ่งในวิทยาเขตระยะไกล -เครือข่ายรถไฟใต้ดินทั่วเมือง และ-การเชื่อมโยงระยะไกลระหว่างเมือง

หากคุณใช้งานไฟเบอร์ระหว่างอาคารสองหลังในวิทยาเขตหรือเชื่อมต่อไซต์ระยะไกล OS2 มักจะเป็นตัวเลือกที่เหมาะสมเสมอ OS1 เหมาะสมเมื่อคุณเดินสายเคเบิลภายในอาคารเดียวและราคาต่อเมตรมีความสำคัญมากกว่าการเข้าถึงสูงสุด

ไฟเบอร์หลายโหมด- (MMF)

มันทำงานอย่างไร

ไฟเบอร์แบบมัลติ-ใช้แนวทางที่แตกต่างออกไป แกนกลางของมันใหญ่กว่ามาก -50 ไมโครเมตรในการติดตั้งที่ทันสมัยที่สุด หรือ 62.5 µm ในสายเคเบิล OM1 รุ่นเก่า แกนที่ใหญ่กว่านั้นใช้งานได้ง่าย โดยรับแสงจากต้นทุนที่ต่ำ-แหล่งกำเนิดแสง LED หรือ VCSELแทนที่จะเป็นเลเซอร์ราคาแพง และจะสะดวกกว่าเมื่อเชื่อมต่อไฟเบอร์เข้าด้วยกัน

ข้อเสีย-ก็คือการกระจายตัวแบบกิริยา. เมื่อรังสีหลายดวงเดินทางผ่านแกนกลางเดียวกันในมุมที่ต่างกันเล็กน้อย แสงเหล่านั้นจะมาถึงปลายสุดในเวลาที่ต่างกันเล็กน้อย ในระยะทางสั้นๆ นี่ไม่ใช่ปัญหา ในระยะทางไกลๆ จะทำให้สัญญาณเบลอและอ่านยาก นี่คือเหตุผลพื้นฐานที่ไฟเบอร์โหมดหลาย-มีการจำกัดระยะทาง ไม่ว่าตัวรับส่งสัญญาณของคุณจะดีแค่ไหนก็ตาม

MMF สมัยใหม่ใช้-การออกแบบดัชนีแบบให้คะแนน - แกนกลางได้รับการออกแบบเพื่อให้รังสีแสงที่เดินทางไกลจากศูนย์กลางเคลื่อนตัวเร็วขึ้น ช่วยให้รังสีมาถึงในเวลาเดียวกับรังสีใกล้ศูนย์กลาง นี่เป็นการชดเชยการกระจายโมดอลบางส่วน และเป็นเหตุให้เกรด OM รุ่นใหม่ทำงานได้ดีกว่า OM1 มาก

มาตรฐาน OM: OM1 ถึง OM5

ระบบการจำแนกประเภท OM (กำหนดโดย ISO/IEC 11801) จะบอกคุณว่าไฟเบอร์แบบหลายโหมด-สามารถรองรับแบนด์วิดท์ได้เท่าใด และไฟเบอร์แบบหลายโหมดสามารถบรรทุกได้ไกลแค่ไหน แต่ละรุ่นดีกว่ารุ่นก่อน:

ที่มา: ISO/IEC 11801:2017, TIA-492AAAE (มาตรฐาน OM5)

OM1 และ OM2 มีความเกี่ยวข้องเฉพาะในกรณีที่คุณกำลังทำงานกับโครงสร้างพื้นฐานที่มีอยู่เท่านั้น สำหรับการติดตั้งใหม่ ให้เริ่มต้นที่ OM3 เป็นอย่างน้อย OM4 เป็นมาตรฐานที่ได้รับการติดตั้งอย่างกว้างขวางที่สุดในปัจจุบัน และมีความสมดุลที่ดีระหว่างต้นทุนและประสิทธิภาพ OM5 คุ้มค่าที่จะพิจารณาหากคุณกำลังวางแผนสำหรับความเร็ว 40G หรือ 100G และต้องการใช้เส้นใยไฟเบอร์น้อยลงผ่าน-คลื่นแบบแบ่งมัลติเพล็กซ์ (SWDM) แบบสั้น

ตัวอย่างโลกแห่งความจริง-:คู่มือการออกแบบศูนย์ข้อมูลของ Ciscoแนะนำ OM4 เป็นพื้นฐานสำหรับการปรับใช้ 10G และ 25G ใหม่ โดยมี OM5 สำหรับไซต์ที่วางแผนจะเปลี่ยนเป็น 100G ภายในไม่กี่ปีข้างหน้า (ที่มา: คู่มือการออกแบบศูนย์ข้อมูล Cisco, 2023)

การเปรียบเทียบตัวต่อตัว-ถึง-

แหล่งที่มา: มาตรฐานอีเธอร์เน็ต TIA-568.3-D, ISO/IEC 11801, IEEE 802.3

วิธีการเลือกไฟเบอร์ที่เหมาะสม

ทางเลือกมีสามสิ่ง: ระยะทาง แบนด์วิธ และงบประมาณ นี่เป็นวิธีคิดง่ายๆ

ใช้ไฟเบอร์โหมดเดี่ยว-เมื่อ:

การเดินสายเคเบิลของคุณยาวกว่า 500 เมตร

คุณต้องการความเร็ว 100G, 400G หรือสูงกว่า - ในขณะนี้หรือในอนาคต

คุณกำลังเชื่อมต่ออาคาร วิทยาเขต หรือศูนย์ข้อมูลระยะไกลที่แยกจากกัน

คุณกำลังสร้างเครือข่ายใยแก้วนำแสง-ไปยัง-เครือข่ายการเข้าถึงที่บ้าน (FTTH)

คุณต้องการสูญเสียสัญญาณต่ำที่สุดเท่าที่จะเป็นไปได้ในระยะทางไกล

ใช้ไฟเบอร์หลายโหมด-เมื่อ:

ลิงก์ทั้งหมดของคุณอยู่ภายในอาคารเดียวหรือในวิทยาเขตระยะสั้น (ต่ำกว่า 300–550 ม.)

คุณกำลังสร้างสายเคเบิลแนวนอนของศูนย์ข้อมูลที่มีความหนาแน่นสูง โดยที่ต้นทุนตัวรับส่งสัญญาณเป็นปัจจัยสำคัญ

ความเร็วเป้าหมายของคุณคือ 10G หรือ 25G (OM3/OM4) หรือสูงถึง 100G ที่การเข้าถึงระยะสั้น (OM5)

คุณต้องรักษางบประมาณล่วงหน้าให้ต่ำที่สุดสำหรับลิงก์สั้น ๆ จำนวนมาก

ประเด็นหนึ่งที่มักทำให้ผู้คนประหลาดใจ: แม้ว่าสายเคเบิลหลาย-โหมดจะมีราคาต่อเมตรมากกว่าโหมดเดี่ยว-เล็กน้อยตัวรับส่งสัญญาณมีราคาถูกกว่ามาก. สำหรับศูนย์ข้อมูลที่มีการเชื่อมต่อสั้นๆ หลายร้อยครั้ง การประหยัดตัวรับส่งสัญญาณเหล่านั้นจะเพิ่มขึ้นอย่างรวดเร็ว โดยทั่วไปตัวรับส่งสัญญาณ 10G SFP+ SR สำหรับ OM3/OM4 จะมีราคาประมาณ 15–30 เหรียญสหรัฐฯ ในขณะที่ตัวรับส่งสัญญาณ LR โหมดเดี่ยว-ที่เทียบเท่ากันสามารถทำงานได้ 80–150 เหรียญสหรัฐฯ ขึ้นไป (ที่มา: ข้อมูลราคาของ Fiberstore ปี 2024 ตรวจสอบจากผู้จำหน่ายรายใหญ่)

ในทางกลับกัน สำหรับการเชื่อมต่อแกนหลักระยะทาง 10- กม. คุณจะต้องมีอุปกรณ์ที่ใช้งานอยู่เพื่อสร้างสัญญาณโหมดหลาย- ใหม่ก่อนที่จะถึงจุดสิ้นสุด - ในขณะที่โหมดเดี่ยว-จะครอบคลุมระยะทางทั้งหมดโดยไม่มีปัญหา ในกรณีนี้ โหมดเดี่ยวเป็นตัวเลือกที่ถูกกว่าโดยรวม

คำถามที่พบบ่อย

อะไรคือความแตกต่างที่สำคัญระหว่างไฟเบอร์โหมดเดี่ยว-และมัลติ-?

ขนาดแกนกลาง ไฟเบอร์โหมดเดี่ยว-มีแกนกลางที่เล็กมาก (~9 µm) ที่ให้แสงได้เพียงเส้นทางเดียว ทำให้มีการสูญเสียสัญญาณต่ำมากและสามารถครอบคลุมระยะทางไกลได้ ไฟเบอร์โหมดหลาย-มีแกนที่ใหญ่กว่า (50 หรือ 62.5 µm) ที่รองรับเส้นทางแสงจำนวนมาก ซึ่งจำกัดระยะทางแต่ยอมให้มีตัวรับส่งสัญญาณที่ถูกกว่า

เมื่อใดที่ฉันควรใช้ไฟเบอร์โหมดเดี่ยว-

ทุกครั้งที่สายเคเบิลของคุณยาวเกินสองสามร้อยเมตร หรือเมื่อคุณต้องการแบนด์วิธที่สูงมาก เช่น 100G หรือ 400G โหมดเดี่ยว-เป็นมาตรฐานสำหรับการเชื่อมต่อ WAN,-ลิงก์ระยะไกล, เครือข่ายเมโทร และไฟเบอร์-ไปยัง-การใช้งานที่บ้าน-

ไฟเบอร์หลาย-โหมดราคาถูกกว่าโหมดเดี่ยว-หรือไม่

สำหรับลิงก์แบบสั้น ใช่ - เนื่องจากตัวรับส่งสัญญาณมีราคาถูกกว่ามาก แต่สำหรับลิงก์ที่ยาวกว่า โหมดเดี่ยว-จะมีราคาถูกลงโดยรวม เนื่องจากคุณหลีกเลี่ยงอุปกรณ์เพิ่มสัญญาณที่โหมดหลาย-จำเป็นต้องใช้ จุดคุ้มทุน-อยู่ที่ประมาณ 300–500 เมตร ขึ้นอยู่กับความเร็วและอุปกรณ์ที่คุณใช้

OS1 และ OS2 ต่างกันอย่างไร?

ทั้งสองแบบเป็นมาตรฐานโหมดเดี่ยว- OS1 ใช้สำหรับสายเคเบิลบัฟเฟอร์-ในอาคารที่แน่นหนา โดยมีการสูญเสียสัญญาณสูงสุด 1.0 dB/กม. OS2 ใช้สำหรับสายเคเบิลท่อ-แบบหลวมกลางแจ้งซึ่งมีการสูญเสียน้อยกว่ามากที่ 0.4 dB/km - ทำให้เหมาะสำหรับการวิ่งระยะยาวระหว่างอาคารและข้ามวิทยาเขต

ไฟเบอร์แบบหลาย-สามารถรองรับเครือข่าย 100G ได้หรือไม่

ใช่ แต่เฉพาะในระยะทางสั้นๆ เท่านั้น ไฟเบอร์ OM5 ที่ใช้ SWDM (มัลติเพล็กซ์การแบ่งคลื่นสั้น-) สามารถบรรทุก 100G ได้ไกลถึง 150 เมตร หากต้องการอีกต่อไป คุณต้องใช้ไฟเบอร์โหมดเดี่ยว-

ความคิดสุดท้าย

ทั้งไฟเบอร์โหมดเดี่ยว-หรือหลาย-ก็ไม่ดีกว่าในทุกสถานการณ์ พวกเขาได้รับการออกแบบสำหรับงานที่แตกต่างกัน

ไฟเบอร์โหมดเดี่ยว-ช่วยให้คุณเข้าถึงและแบนด์วิธที่โหมดหลาย-ไม่สามารถเทียบเคียงได้ หากเครือข่ายของคุณครอบคลุมอาคาร วิทยาเขต หรือเมือง - หรือหากคุณกำลังวางแผนสำหรับ 400G และเกินกว่า - โหมดเดี่ยว- ถือเป็นรากฐานที่เหมาะสม

ไฟเบอร์แบบหลาย-โหมดลดต้นทุนสำหรับสภาพแวดล้อมที่มีความหนาแน่นสูง- เช่น ห้องเซิร์ฟเวอร์ศูนย์ข้อมูล และตู้ LAN ขององค์กร สำหรับอะไรก็ตามที่อยู่ห่างออกไปไม่เกิน 500 เมตรที่ความเร็ว 10G ถึง 100G นี่เป็นตัวเลือกที่ใช้งานได้จริงและได้รับการพิสูจน์แล้ว{5}}

คำแนะนำทั่วไปของฉัน: หากคุณมีข้อสงสัยเกี่ยวกับระยะทางหรือความต้องการแบนด์วิดท์ในอนาคต ให้ใช้โหมดเดี่ยว- ตัวสายเคเบิลนั้นไม่แพงและไฟเบอร์ OS2 ก็หาได้ง่าย เครื่องรับส่งสัญญาณมีราคาสูงขึ้นในปัจจุบัน แต่ราคาก็ลดลงอย่างต่อเนื่อง - และคุณไม่จำเป็นต้อง-ดึงสายเคเบิลอีกหากความต้องการของคุณเพิ่มขึ้น

หากคุณกำลังเดินสายห้องโถงศูนย์ข้อมูลใหม่หรืออัปเกรด LAN ของวิทยาเขตโดยที่การทำงานทั้งหมดอยู่ในระยะต่ำกว่า 300 เมตรอย่างชัดเจน OM4 ยังคงเป็นตัวเลือกที่มั่นคงและคุ้มค่า-สำหรับการปรับใช้ในปี 2024–2025

อ้างอิง

• ISO/IEC 11801:2017 - การเดินสายทั่วไปสำหรับสถานที่ของลูกค้า

• TIA-568.3-D - มาตรฐานส่วนประกอบการเดินสายไฟเบอร์ออปติก

• มาตรฐานคณะทำงานอีเธอร์เน็ต IEEE 802.3

• คู่มือการออกแบบศูนย์ข้อมูลของ Cisco ฉบับปี 2023

• เอกสารไวท์เปเปอร์โครงสร้างพื้นฐานของ AT&T FTTH, 2023

• บล็อกโครงสร้างพื้นฐานของ Google Cloud, ระบบเคเบิลใต้น้ำ, 2022

• ข้อมูลราคาและความเข้ากันได้ของตัวรับส่งสัญญาณ Fiberstore (FS.com) ปี 2024
