การยอมรับการซีลกันน้ำ FDB กลางแจ้ง: รายการตรวจสอบเคเบิลแกลนด์และพอร์ต|กลอรี่ ออพติกส์

1. มาตรฐานการยอมรับการกันน้ำอย่างรวดเร็ว

ก่อนที่จะอนุมัติแฮนด์ออฟ FDB ภายนอก ให้ตรวจสอบรายละเอียดรายการเคเบิลสี่รายการ:

2. การจัดอันดับ IP ถือเป็นหลักฐาน ไม่ใช่หลักฐานการส่งต่อ

ระดับ IP65, IP66, IP67 และ IP68 ยังคงมีความสำคัญ แต่ควรถือเป็นระดับเดียวกันหลักฐานเบื้องหลังไม่ใช่ข้อพิสูจน์ขั้นสุดท้ายของประสิทธิภาพการกันน้ำที่ติดตั้งไว้ไออีซี 60529กำหนดภาษาทดสอบการป้องกันน้ำเข้า ในขณะที่ผู้ตรวจสอบภาคสนามต้องยืนยันสิ่งที่เกิดขึ้นหลังจากติดตั้งสายเคเบิล ต่อม และวงแหวนแล้ว

สำหรับการยอมรับภาคสนาม ให้ถามคำถามเชิงปฏิบัติหนึ่งคำถาม:ระบบป้อนสายเคเบิลที่ติดตั้งไว้จะรักษาระดับการปิดผนึกภายนอกที่ต้องการไว้หรือไม่หากรายงานการทดสอบไม่ได้ระบุการกำหนดค่าที่โหลด ให้ถามว่าพิกัดใช้กับต่อมที่ให้มา แหวนยาง และปลั๊กแบลงค์กิ้งที่ให้มาหรือไม่

3. การตรวจสอบต่อมสายเคเบิล

3.1 จับคู่ช่วงต่อมกับ OD ของสายเคเบิลที่วัดได้

วัดสายป้อนและวางสาย OD ก่อนการติดตั้ง อย่าพึ่งพาเฉพาะเอกสารข้อมูลสายเคเบิลที่ระบุเท่านั้น เนื่องจากเส้นผ่านศูนย์กลางจริงอาจแตกต่างกันระหว่างซัพพลายเออร์สายเคเบิลและแบทช์ OD ที่วัดได้ควรอยู่ภายในช่วงการหนีบของต่อมโดยมีระยะการบีบอัดเพียงพอ

ในการอ้างอิงด้านการจัดซื้อและการควบคุมคุณภาพ โครงการ FDB ภายนอกอาคารจำนวนมากใช้กลุ่มต่อมเมตริก เช่น M16, M20 และ M25 โดยมีรายการสายป้อนที่มักตรวจสอบในช่วง OD 8–18 มม. นี่ไม่ใช่ข้อกำหนดสากล: ให้ยืนยันช่วงที่แน่นอนกับรุ่น FDB ที่เลือก โครงสร้างสายเคเบิล และแบบวาดของต่อมที่ให้มาเสมอ

3.2 ตรวจสอบแรงอัดโดยไม่ทำให้เสื้อทับ

ต่อมที่ติดตั้งอย่างถูกต้องไม่ควรหมุนด้วยมือหลังจากการขันให้แน่น และสายเคเบิลไม่ควรเลื่อนผ่านภายใต้แรงตึงของมือในระดับปานกลาง ในเวลาเดียวกัน ปลอกหุ้มสายไฟไม่ควรมีรอยแบน แตกร้าว หรือถูกบีบอัดลึกที่ทางออกของต่อม

3.3 ยืนยันการประกอบต่อมและเส้นทางความเครียด

ในระหว่างการยอมรับ ให้ตรวจสอบว่าน็อตล็อก แหวนรอง แหวนซีล และปลอกอัดมีอยู่และติดตั้งตามลำดับที่ถูกต้อง ต่อมที่ใช้ซ้ำซึ่งมีวงแหวนปิดผนึกหายไปควรถูกปฏิเสธสำหรับการส่งมอบ FDB กลางแจ้ง ยืนยันด้วยว่าน้ำหนักของสายเคเบิลนั้นถูกยึดไว้โดยแคลมป์ของแชสซีหรือจุดผ่อนแรงที่ออกแบบไว้- ไม่ใช่โดยต่อมเพียงอย่างเดียว

4. การตรวจสอบยาง Grommet

4.1 จับคู่โปรไฟล์วงแหวนกับรูปร่างของสายเคเบิล

สายเคเบิลแบบกลมและสายเคเบิลแบบแบนไม่ควรถือเป็นปัญหาการปิดผนึกแบบเดียวกัน ปลอกหุ้มสายเคเบิลแบบกลม-อาจเหลือช่องว่างที่มุมรอบๆ สายเคเบิลแบบหล่นแบน แม้ว่าต่อมจะรู้สึกแน่นก็ตาม หากใช้สายเคเบิลแบบหล่นแบบแบน ต้องใช้วงแหวนโปรไฟล์แบบแบน-ที่ถูกต้องหรือเม็ดมีดปิดผนึกที่ยืนยันว่าเข้ากันได้

4.2 ปฏิเสธการตัด รอยกรีด และการบีบอัดที่ไม่สม่ำเสมอ

ในงานผู้รับเหมา FTTH ที่เร่งรีบ วงแหวนอาจถูกกรีดเพื่อเร่งการเดินสายเคเบิล สำหรับการปิดผนึกทางเข้าสายเคเบิลกลางแจ้ง ร่องนั้นจะกลายเป็นทางน้ำ ปฏิเสธแหวนยางใดๆ ที่ถูกตัด พับ ทำให้แข็ง ดึงออกจากตำแหน่ง หรือบีบอัดอย่างหนักในด้านหนึ่งในขณะที่อีกด้านหนึ่งหลวม

-ตรวจสอบอีกครั้งหลังจาก-เข้าใหม่:ช่องบำรุงรักษาทุกครั้งสามารถเคลื่อนย้ายมัดสายเคเบิลหรือรบกวนวงแหวนได้ ก่อนถ่ายภาพแฮนด์ออฟขั้นสุดท้าย ให้ตรวจสอบรายการที่ใช้งานอยู่อีกครั้งหลังจากปิดฝาและสลักทั้งหมดเข้าที่แล้ว

5. การป้องกันพอร์ตที่ไม่ได้ใช้

พอร์ตที่ไม่ได้ใช้สมควรได้รับความสนใจเช่นเดียวกับรายการเคเบิลที่ใช้งานอยู่ในระหว่างการแฮนด์ออฟ FDB ภายนอก ข้อมูลจำเพาะหลายรายการกล่าวถึงระดับ IP แต่ไม่ได้กำหนดอย่างชัดเจนว่าควรปิดผนึกและจัดทำเอกสารรายการเคเบิลที่ไม่ได้ใช้งานอย่างไร พอร์ตที่ไม่ได้ใช้และไม่มีปลั๊กเป็นเส้นทางน้ำโดยตรง และควรถือเป็นความล้มเหลวของแฮนด์ออฟ

6. รายการตรวจสอบภาคสนามและการบรรเทาความเครียด

6.1 ก่อนการติดตั้ง

• ยืนยันรุ่น FDB ภายนอก, คลาส IP ที่ต้องการ, วิธีการติดตั้ง และฮาร์ดแวร์ซีลที่ให้มา
• วัด OD ของสายเคเบิลป้อนและ OD ของสายเคเบิลแบบหล่น
• ตรวจสอบว่าสายกลมและสายแบนมีตัวเลือกแกลนด์หรือวงแหวนที่ตรงกัน
• ยืนยันว่ามีปลั๊กอุดหรือวงแหวนแข็งรวมอยู่ด้วยสำหรับรายการที่ไม่ได้ใช้งานทั้งหมด

6.2 ระหว่างการติดตั้ง

• สำหรับ FDB ที่ยึดเสา- ให้เดินสายเคเบิลด้านนอกลงหรือสร้างห่วงหยดก่อนเข้า
• คลายความเครียดไว้บนตัวเครื่องหรือแคลมป์ที่ออกแบบมา ไม่ใช่บนถาดประกบ แผงอะแดปเตอร์ หรือเคเบิลแกลนด์เพียงอย่างเดียว
• ขันต่อมให้แน่นพอที่จะปิดผนึก แต่ไม่มากพอที่จะบดขยี้เสื้อแจ็คเก็ต
• ติดตั้งปลั๊กพอร์ตที่ไม่ได้ใช้ทันที อย่าปล่อยให้พวกเขาทำการทดสอบ
• สำหรับ FDB แบบติดผนัง- ให้ตรวจสอบว่าทางเดินสายเคเบิลไม่กักน้ำเข้ากับผนังก่อนที่จะเข้าไปในกล่อง
• สำหรับ FDB ที่ติดตั้งในตู้- ให้ตรวจสอบว่าสายภายในโค้งงอและตำแหน่งแคลมป์ไม่ดึงแหวนยางไปด้านข้าง

6.3 การตรวจสอบการคลายความเครียด

การบรรเทาความเครียดช่วยปกป้องต่อมและวงแหวนเมื่อเวลาผ่านไป ในระหว่างการยอมรับ สายเคเบิลควรคงความเสถียรเมื่อค่อยๆ เคลื่อนเข้าใกล้จุดเข้า และควรรับน้ำหนักของสายเคเบิลโดยใช้แคลมป์หรือแชสซีที่ออกแบบไว้ ปฏิเสธรายการที่ความตึงของสายเคเบิลดึงต่อมไปด้านข้าง ทำให้วงแหวนบิดเบี้ยว หรือทำให้เกิดการโค้งงอแหลมคมทันทีนอกกล่อง

6.4 ก่อนส่งมอบ

• ถ่ายภาพรายการเคเบิลที่ใช้งานอยู่แต่ละรายการอย่างใกล้ชิด
• ถ่ายภาพมุมกว้าง-หนึ่งภาพโดยแสดงทุกพอร์ตที่ไม่ได้ใช้ที่ปิดสนิท
• ยืนยันว่าใส่ปะเก็นฝาแล้วและสลักทั้งหมดปิดเท่ากัน
• แนบบันทึก OD เคเบิล แผนที่พอร์ต และรายการฮาร์ดแวร์ปิดผนึกเข้ากับไฟล์แฮนด์ออฟ

7. ถ้อยคำ RFQ สำหรับต่อม, Grommets และปลั๊ก

RFQ ควรกำหนดชิ้นส่วนซีลทางเข้าสายเคเบิลให้ชัดเจนเพียงพอสำหรับซัพพลายเออร์ในการเสนอราคาการกำหนดค่าที่เทียบเคียงได้ นี่เป็นสิ่งสำคัญอย่างยิ่งเมื่ออาจสั่งซื้อ FDB กลางแจ้งรุ่นเดียวกันโดยมีสายป้อนขนาดต่างกัน รายการสายแบบแบนหรือปลั๊กพอร์ตสำรองที่ไม่ได้ใช้

เมื่อขอเอกสาร ให้ขอรายงานการทดสอบ IP สำหรับรุ่นตู้ และถามว่าการกำหนดค่าที่ทดสอบนั้นรวมต่อม วงแหวน และการจัดการปิดผนึกพอร์ตที่ไม่ได้ใช้ที่จัดมาให้สำหรับโครงการหรือไม่ สำหรับการก่อสร้างเคเบิลแกลนด์และการอ้างอิงประสิทธิภาพ ผู้ซื้ออาจอ้างอิงอย่างเป็นทางการสิ่งพิมพ์ IEC 62444:2010ในภาษาการจัดซื้อทางเทคนิค

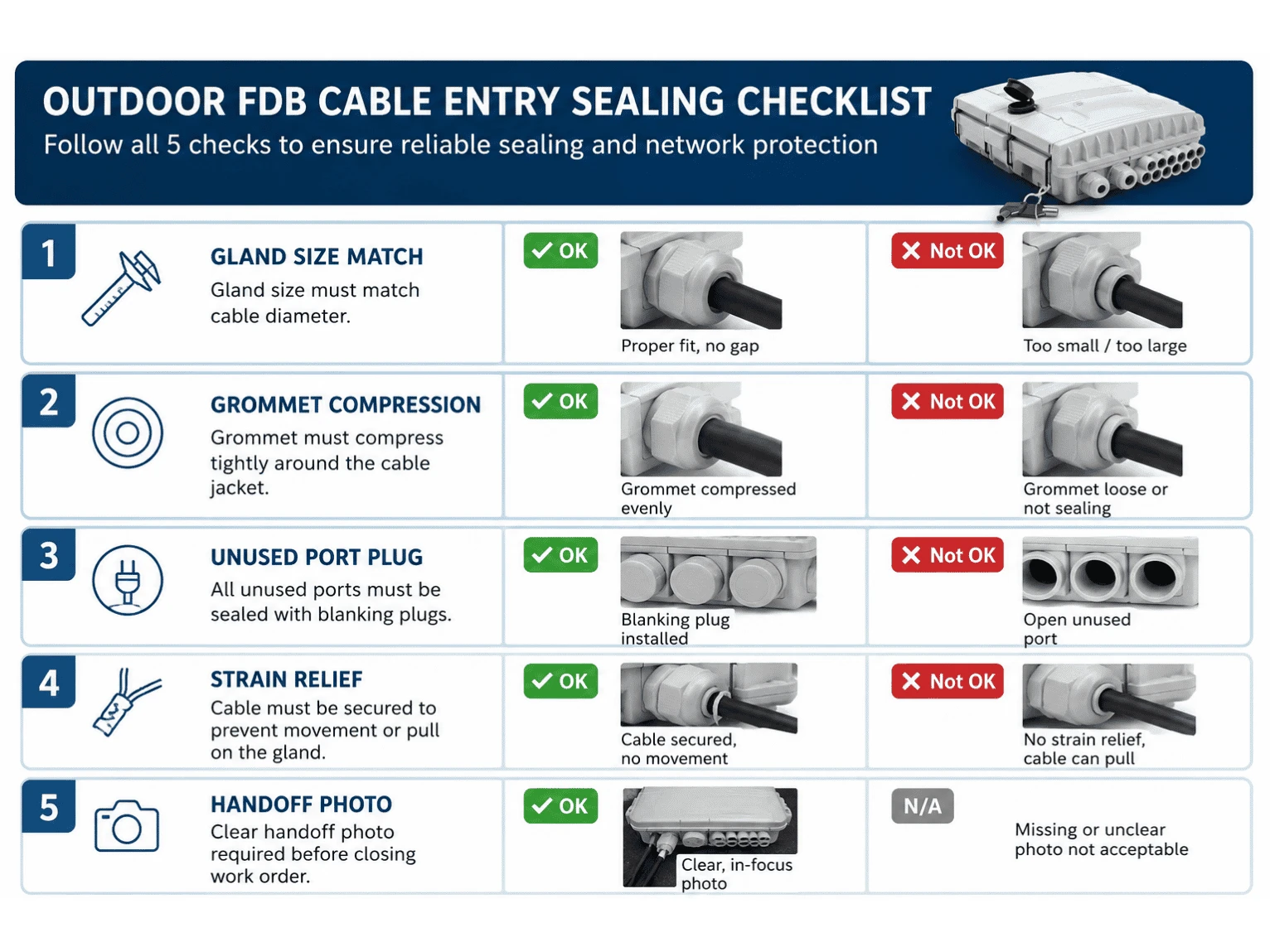

8. บัตรคะแนนและกฎการตัดสินใจ

ใช้ดัชนีชี้วัดนี้เพื่อตรวจสอบเฉพาะระบบซีลทางเข้าสายเคเบิล ได้รับการออกแบบมาเพื่อการตรวจสอบแบบแฮนด์ออฟ โดยที่ผู้ตรวจสอบต้องยืนยันว่าต่อมต่างๆ แหวนยาง พอร์ตที่ไม่ได้ใช้ การคลายความเครียด และหลักฐานภาพถ่ายนั้นครบถ้วน

หมายเหตุการถ่วงน้ำหนัก:การแบ่งการให้คะแนนนี้สะท้อนให้เห็นถึงลำดับความสำคัญในการตรวจสอบ FDB QC กลางแจ้งของ Glory Optical: ความล้มเหลวในการปิดผนึกรายการถือเป็นปัญหาสำคัญ ในขณะที่หลักฐานภาพถ่ายสนับสนุนการตรวจสอบย้อนกลับและเอกสารการส่งมอบขั้นสุดท้าย
