กล่องแนบร่วม

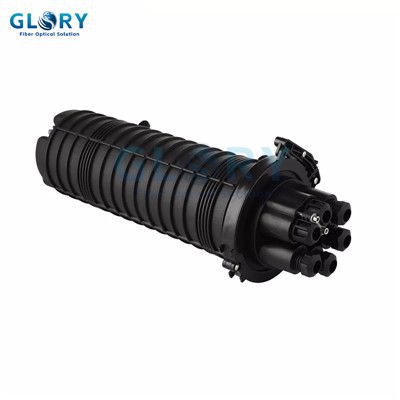

โดมปิดข้อต่อ GL-8207-B ส่วนใหญ่จะใช้สำหรับการเชื่อมต่อและการป้องกันใยแก้วนำแสง กล่องชนิดนี้เหมาะสำหรับการต่อท่อเหนือศีรษะและแบบฝังตรงและแบบกิ่ง ตัวกล่องและฐานปิดผนึกด้วยห่วงและยาง ตัวปิดทำจากพลาสติกวิศวกรรมคุณภาพ และประสิทธิภาพที่ดีในการป้องกัน-การกัดกร่อนต่อกรดและเกลืออัลคาไล การต่อต้านริ้วรอย ตลอดจนรูปลักษณ์ที่ราบรื่นและโครงสร้างทางกลที่เชื่อถือได้ โครงสร้างทางกลมีความน่าเชื่อถือและมีคุณสมบัติในการต้านทานสภาพแวดล้อมป่าและการเปลี่ยนแปลงสภาพภูมิอากาศที่รุนแรงและสภาพแวดล้อมการทำงานที่ร้ายแรง ถาดต่อประกบ (FOST) ภายในโดม Joint Closed หมุนได้เหมือนกับหนังสือเล่มเล็ก และมีรัศมีความโค้งที่เพียงพอและพื้นที่สำหรับการพันเส้นใยแก้วนำแสงเพื่อให้แน่ใจว่ารัศมีความโค้งสำหรับการพันด้วยแสงคือ 40 มม. สายเคเบิลออปติกและไฟเบอร์แต่ละเส้นสามารถใช้งานแยกกันได้

ขั้นตอนที่ 1 ถอดปลอกสายเคเบิลออกจากสายเคเบิลกระจาย ถอดปลอกออกอย่างน้อย 1.15 ม.
ถอดท่อที่หลวมออก สำรองความยาวประมาณ 40 มม. ตัดและสำรองส่วนเสริมความแข็งแรงไว้ประมาณ 50 มม.

ขั้นตอนที่ 2 ใช้ไขควงงัดเปิดหัวเข็มขัด 4 ตัว เปิดฝาครอบ
ขั้นตอนที่ 3 ใช้ประแจอัลเลนเพื่อขันสกรูที่พอร์ตกระจายช่วงกลาง- นำบล็อกกดและแหวนซีลสองรูออก ตัดเปิดด้านใดด้านหนึ่งของวงแหวนซีล สอดสายเคเบิลกระจายช่วงกลาง-เข้าไปในพอร์ตเคเบิลช่วงกลาง- ติดตั้งชุดซีลตามลำดับบนสายจ่าย
ขั้นตอนที่ 4 ยึดส่วนเสริมความแข็งแรงและสายเคเบิลกระจายให้แน่น

ขั้นตอนที่ 5 ยึดส่วนเสริมความแข็งแรงและสายเคเบิลกระจายให้แน่น

เส้นทางไฟเบอร์แสดงไว้ด้านล่าง

ติดผนัง-: เจาะ 3 รูบนผนัง ขนาดดังแสดงด้านล่าง ตอกปลอกขยายแยกเข้าไปในรู ยึดกล่องเข้ากับผนังด้วยสกรู 3 ตัว

ติดตั้งเสา-: ติดตั้งฉากยึดที่ด้านหลังกล่อง สอดห่วงเสาเข้าไปในวงเล็บ ยึดกล่องไว้บนเสา

การติดตั้งทางอากาศ

การติดตั้งฐาน
