แผงแพทช์ไฟเบอร์ MPO ซีรีส์ GL-MP6 และ GL-MPB6 พร้อม-ระบบโมดูลาร์คาสเซ็ตต์แบบแยกส่วนก่อน- มีการออกแบบแบบโมดูลาร์และโครงสร้างทางกลแบบดึงออกด้านหน้าและด้านหลัง- ซึ่งเป็นคุณลักษณะที่ใหญ่ที่สุดที่ทำให้ผลิตภัณฑ์นี้แตกต่างจากผลิตภัณฑ์คู่แข่ง รวมถึงความรวดเร็ว
การใช้งาน การตอบสนองที่รวดเร็ว และการแก้ไขปัญหาที่แม่นยำ อะแดปเตอร์ LC เสริมรองรับสูงสุด 1U-144F, 2U-288F และ 4U-576F และอะแดปเตอร์ CS เสริมรองรับสูงสุด 1U-216F
รุ่นผลิตภัณฑ์และรูปลักษณ์
คุณสมบัติ
ประสิทธิภาพสูง
•การออกแบบโมดูลาร์ สามารถดึงออกได้ด้วยราง
•แต่ละชั้นสามารถติดตั้งเทปได้ 4 หรือ 6 แผ่น
•มีฟังก์ชันการจัดการสายเคเบิลด้านหน้าและด้านหลัง
ความหนาแน่นสูง
•1U รองรับการเชื่อมต่อ LC สูงสุด 144 คอร์หรือ CS 216 คอร์
•2U รองรับการเชื่อมต่อ LC สูงสุด 288 คอร์ และ 4U รองรับการเชื่อมต่อ LC สูงสุด 576 คอร์
•1U รองรับการเข้าถึง MPO/MTP สูงสุด 1728-core
มีความยืดหยุ่นสูง
•สนับสนุนการแปลง MTP/MPO-MTP/MPO
• การเชื่อมต่อ MTP/MPO/LC/CS เสริม
•รองรับการต่อผมเปีย
โครงสร้างแผงแพทช์
ข้อมูลจำเพาะ
|
ชื่อรายการ |
แผงแพทช์ไฟเบอร์ MPO GL-MP6 Pre-ระบบโมดูลาร์คาสเซ็ตต์ที่ยุติแล้ว |
|
อุณหภูมิในการทำงาน |
-40 องศา ~ +75 องศา |
|
อุณหภูมิในการจัดเก็บ |
-40 องศา ~ +75 องศา |
|
ความชื้นสัมพัทธ์ |
น้อยกว่าหรือเท่ากับ 85%(+30 องศา ) |
|
ความดันบรรยากาศ |
70kPa ~106kPa |
|
วัสดุของตู้ |
เหล็กแผ่นรีดเย็น |
|
ขนาด (กxยxส) |
482.8 มม. × 350 มม. × 1/2 / 4U (มีประตูท้าย: 497 มม.) |
|
จำนวนไฟเบอร์ (อะแดปเตอร์ LC) |
1U:144F |
|
2U:288F |
|
|
4U:576F |
|
|
จำนวนไฟเบอร์ (อะแดปเตอร์ CS) |
1U:216F |
|
จำนวนไฟเบอร์ (อะแดปเตอร์ MPO) |
1U:1728F/1U:864F |
|
เครื่องประดับ |
|
|
|
เนคไท × 6 ชิ้น |
|
คีมห่วง × 2 ชิ้น |
|
|
แคลมป์ยึดท่อ × 2 ชิ้น |
|
|
1 เมตร Magic Tie × 1PCS |
|
|
สกรู M6 และน็อตสกรู × 4 ชิ้น |
|
|
แท็กลิงค์ × 1 ชิ้น |
|
|
ตัวยึดการจัดการสายเคเบิล × 3 ชิ้น |
|
|
สกรูและน็อต M3 × 3 ชิ้น |
|
คาสเซ็ตสำหรับแผงแพทช์ไฟเบอร์ MPO ได้รับการออกแบบมาเพื่อการจัดการสายเคเบิลที่มีประสิทธิภาพสูงสุด ปลั๊ก-และ-การเล่น การใช้งานที่รวดเร็ว เพิ่มความยืดหยุ่นและความสามารถในการจัดการ และลดต้นทุนการติดตั้ง รุ่นดังต่อไปนี้:
ตลับ GL-MPB6 (ตลับ 8F-LC)
|
ข้อมูลจำเพาะของผลิตภัณฑ์ |
|
|
จำนวนไฟเบอร์ |
8F |
|
ประเภทไฟเบอร์ |
G657A1,OM3,OM4,OM5 |
|
โหมดไฟเบอร์ |
เอสเอ็ม/ดด |
|
ประเภทขั้ว |
ประเภทบี |
|
วัสดุ |
พลาสติก |
|
ขั้วต่อด้านหน้า |
SM:LC-UPC/APC(UPC:สีน้ำเงิน/APC:สีเขียว) |
|
MM:LC-UPC(OM3:อควา/OM4:ไวโอเล็ต/OM5:ไลม์กรีน) |
|
|
ขั้วต่อด้านหลัง |
SM:MPO/MTP-APC ตัวผู้ |
|
MM:MPO/MTP-UPC ตัวผู้ |
|
|
ขนาด (กxยxส) |
60 มม. × 105 มม. × 11.4 มม. (ไม่มีอะแดปเตอร์) |
|
คุณสมบัติด้านประสิทธิภาพ |
|
|
ขั้วต่อด้านหน้า การสูญเสียการแทรก |
SM:UPC น้อยกว่าหรือเท่ากับ 0.3dB;APC น้อยกว่าหรือเท่ากับ 0.3dB |
|
มม.:UPC น้อยกว่าหรือเท่ากับ 0.2dB |
|
|
การสูญเสียผลตอบแทนของตัวเชื่อมต่อด้านหน้า |
SM:UPC มากกว่าหรือเท่ากับ 50dB,APC มากกว่าหรือเท่ากับ 60dB;MM:UPC มากกว่าหรือเท่ากับ 35dB |
|
ขั้วต่อด้านหลัง การสูญเสียการแทรก |
SM:UPC น้อยกว่าหรือเท่ากับ 0.35dB(LL) |
|
มม.:UPC น้อยกว่าหรือเท่ากับ 0.35dB(LL) |
|
|
การสูญเสียการส่งคืนตัวเชื่อมต่อด้านหลัง |
SM:APC มากกว่าหรือเท่ากับ 50dB;MM:UPC มากกว่าหรือเท่ากับ 35dB |
GL-ตลับ MPB6 (ตลับ 12F-LC)
|
ข้อมูลจำเพาะของผลิตภัณฑ์ |
||
|
จำนวนไฟเบอร์ |
12F |
|
|
ประเภทไฟเบอร์ |
G657A1,OM3,OM4,OM5 |
|
|
โหมดไฟเบอร์ |
เอสเอ็ม/ดด |
|
|
ประเภทขั้ว |
ประเภท ก |
|
|
วัสดุ |
พลาสติก |
|
|
ขั้วต่อด้านหน้า |
SM:LC-UPC/APC(UPC:สีน้ำเงิน/APC:สีเขียว) |
|
|
MM:LC-UPC(OM3:อควา/OM4:ไวโอเล็ต/OM5:ไลม์กรีน) |
||
|
ขั้วต่อด้านหลัง |
SM:MPO/MTP-APC ตัวผู้ |
|
|
MM:MPO/MTP-UPC ตัวผู้ |
||
|
ขนาด (กxยxส) |
90 มม. × 130 มม. × 11.4 มม. (ไม่มีอะแดปเตอร์) |
|
|
คุณสมบัติด้านประสิทธิภาพ |
||
|
ขั้วต่อด้านหน้า การสูญเสียการแทรก |
SM:UPC น้อยกว่าหรือเท่ากับ 0.3dB;APC น้อยกว่าหรือเท่ากับ 0.3dB |
|
|
มม.:UPC น้อยกว่าหรือเท่ากับ 0.2dB |
||
|
การสูญเสียผลตอบแทนของตัวเชื่อมต่อด้านหน้า |
SM:UPC มากกว่าหรือเท่ากับ 50dB,APC มากกว่าหรือเท่ากับ 60dB;MM:UPC มากกว่าหรือเท่ากับ 35dB |
|
|
ขั้วต่อด้านหลัง การสูญเสียการแทรก |
SM:UPC น้อยกว่าหรือเท่ากับ 0.35dB(LL) |
|
|
มม.:UPC น้อยกว่าหรือเท่ากับ 0.35dB(LL) |
||
|
การสูญเสียการส่งคืนตัวเชื่อมต่อด้านหลัง |
SM:APC มากกว่าหรือเท่ากับ 50dB;MM:UPC มากกว่าหรือเท่ากับ 35dB |
|

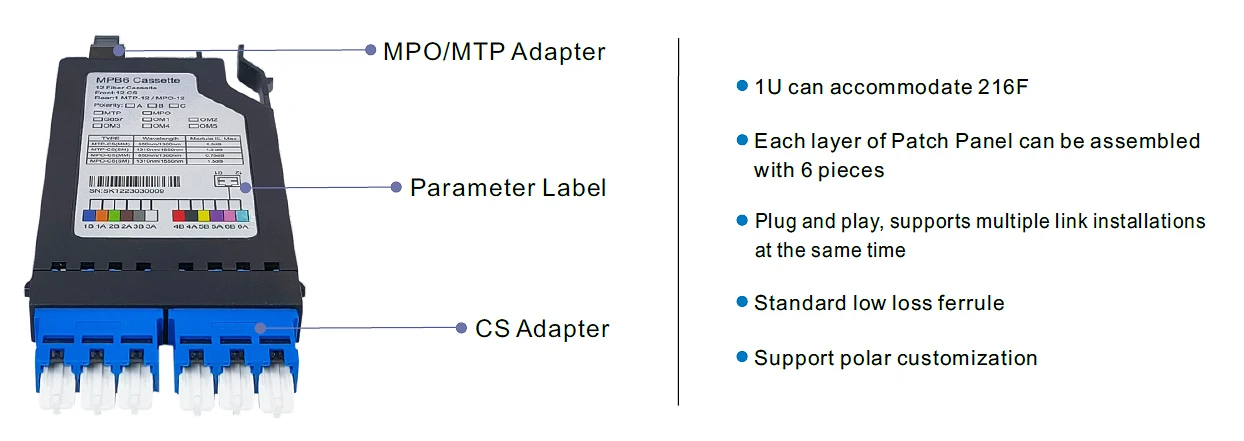

GL-คาสเซ็ต MPB6 (คาสเซ็ต 12F-CS)
|
ข้อมูลจำเพาะของผลิตภัณฑ์ |
|
|
จำนวนไฟเบอร์ |
12F |
|
ประเภทไฟเบอร์ |
G657A1,OM3,OM4,OM5 |
|
โหมดไฟเบอร์ |
เอสเอ็ม/ดด |
|
ประเภทขั้ว |
ประเภท ก |
|
วัสดุ |
พลาสติก |
|
ขั้วต่อด้านหน้า |
SM:CS-UPC/APC(UPC:สีน้ำเงิน/APC:สีเขียว) |
|
MM:CS-UPC(OM3:อควา/OM4:ไวโอเล็ต/OM5:ไลม์กรีน) |
|
|
ขั้วต่อด้านหลัง |
SM:MPO/MTP-APC ตัวผู้ |
|
MM:MPO/MTP-UPC ตัวผู้ |
|
|
ขนาด (กxยxส) |
60 มม. × 105 มม. × 11.4 มม. (ไม่มีอะแดปเตอร์) |
|
คุณสมบัติด้านประสิทธิภาพ |
|
|
ขั้วต่อด้านหน้า การสูญเสียการแทรก |
SM:UPC น้อยกว่าหรือเท่ากับ 0.3dB;APC น้อยกว่าหรือเท่ากับ 0.3dB |
|
มม.:UPC น้อยกว่าหรือเท่ากับ 0.2dB |
|
|
การสูญเสียผลตอบแทนของตัวเชื่อมต่อด้านหน้า |
SM:UPC มากกว่าหรือเท่ากับ 50dB,APC มากกว่าหรือเท่ากับ 60dB;MM:UPC มากกว่าหรือเท่ากับ 35dB |
|
ขั้วต่อด้านหลัง การสูญเสียการแทรก |
SM:UPC น้อยกว่าหรือเท่ากับ 0.35dB(LL) |
|
มม.:UPC น้อยกว่าหรือเท่ากับ 0.35dB(LL) |
|
|
การสูญเสียการส่งคืนตัวเชื่อมต่อด้านหลัง |
SM:APC มากกว่าหรือเท่ากับ 50dB;MM:UPC มากกว่าหรือเท่ากับ 35dB |
GL-ตลับ MPB6 (แผงตลับ)
|
ข้อมูลจำเพาะของผลิตภัณฑ์ |
|
|
จำนวนไฟเบอร์ |
1728F/144F |
|
ประเภทไฟเบอร์ |
G657A1,OM3,OM4,OM5 |
|
โหมดไฟเบอร์ |
เอสเอ็ม/ดด |
|
วัสดุ |
พลาสติก |
|
อแดปเตอร์หน้า |
เอ็มพีโอ/เอ็มทีพี/แอลซี |
|
ขนาด(กxยxส) |
90 มม. × 130 มม. × 11.4 มม. (ไม่มีอะแดปเตอร์) |
GL-ตลับ MPB6 (ตลับประกบ 12F-LC)
|
ข้อมูลจำเพาะของผลิตภัณฑ์ |
|
|
จำนวนไฟเบอร์ |
12F |
|
ประเภทไฟเบอร์ |
G657A1,OM3,OM4,OM5 |
|
โหมดไฟเบอร์ |
เอสเอ็ม/ดด |
|
วัสดุ |
พลาสติก |
|
ขั้วต่อด้านหน้า |
SM:LC-UPC/APC(UPC:สีน้ำเงิน/APC:สีเขียว) |
|
MM:LC-UPC(OM3:อควา/OM4:ไวโอเล็ต/OM5:ไลม์กรีน) |
|
|
ขนาด(กxยxส) |
90 มม. × 130 มม. × 11.4 มม. (ไม่มีอะแดปเตอร์) |
|
คุณสมบัติด้านประสิทธิภาพ |
|
|
ขั้วต่อด้านหน้า การสูญเสียการแทรก |
SM:UPC น้อยกว่าหรือเท่ากับ 0.3dB;APC น้อยกว่าหรือเท่ากับ 0.3dB |
|
มม.:UPC น้อยกว่าหรือเท่ากับ 0.2dB |
|
|
การสูญเสียผลตอบแทนของตัวเชื่อมต่อด้านหน้า |
SM:UPC มากกว่าหรือเท่ากับ 50dB,APC มากกว่าหรือเท่ากับ 60dB;MM:UPC มากกว่าหรือเท่ากับ 35dB |
ข้อมูลการสั่งซื้อแผงแพทช์ไฟเบอร์ MPO
GL-แผงแพทช์-MP6
|
MP6 - อีเอ็ม - เอสพี - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8 |
|
|
1-รุ่น |
MP6 |
|
2-การกำหนดค่า |
อีเอ็ม:ว่างเปล่า |
|
3-วัสดุ |
SP: เหล็กแผ่นรีดเย็น |
|
4-สเปรย์ |
B:เม็ดทรายละเอียด |
|
5 สีสเปรย์ |
9004:RAL9004 |
|
ปริมาณคาสเซ็ตต์ 6-12F |
N×12,N=1,2,3,4,5... |
|
ปริมาณเทป 7-8F |
N×8,N=1,2,3,4,5... |
|
ความสูง 8 ตู้ |
1U,2U,4U |
|
หมายเหตุ: 1. แต่ละแผงสามารถกำหนดค่าด้วยเทปคาสเซ็ต 8F 6 ชิ้นหรือเทป 12F 4 ชิ้น 2.1U สามารถกำหนดค่าได้ด้วยแผง 3 ชั้น, 2U มี 6 ชั้น และ 4U มี 12 ชั้น |
|
คาสเซ็ตต์-GL-MPB6
|
MPB6_12F- เอพี - P - สีดำ - 1×12 - เอ็มพีโอ/พีซี - LC/UPC - โอม4 1 2 3 4 5 6 7 8 |
|
|
1-รุ่น |
MPB6_8F;MPB6_12F;MPB6S_12F |
|
2-การกำหนดค่า |
EM:ว่างเปล่า; โฆษณา: รวมอะแดปเตอร์; AP: อุปกรณ์ครบครัน |
|
3-วัสดุ |
พี:พลาสติก |
|
4 สี |
สีดำ |
|
สายแพทช์ 5 เทป |
1 × 12:1PCS 12-Core สายแพทช์ |
|
ขั้วต่อ 6 ด้านหลัง |
เอ็มพีโอ/พีซี;เอ็มพีโอ/APC;เอ็มทีพี/พีซี;เอ็มทีพี/APC |
|
ขั้วต่อ 7 ด้านหน้า |
LC/พีซี;LC/APC;CS/พีซี;CS/APC |
|
ประเภท 8 ไฟเบอร์ |
G657A1;OM3;OM4;OM5 |
|
หมายเหตุ: ส่วนหน้าใช้อะแดปเตอร์ CS และกล่องโมดูลใช้ MPB6_8F |
|
แผงเทปคาสเซ็ท
|
MPB6P- ค.ศ - P - สีดำ -3เอ็มพีโอ(DX)-เอสเอ็ม/UPC 1 2 3 4 5 6 |
|
|
1-รุ่น |
MPB6P |
|
2-การกำหนดค่า |
EM:ว่างเปล่า; AD: รวมอะแดปเตอร์ |
|
3-วัสดุ |
พี:พลาสติก |
|
4 สี |
สีดำ |
|
5-ประเภทอะแดปเตอร์ |
3MPO(DX),3MTP(DX),3LC(คิวที) |
|
6-ประเภทการเชื่อมต่อ |
เอสเอ็ม/UPC,เอสเอ็ม/APC,MM/UPC,OM3/UPC,OM4/UPC |
|
หมายเหตุ: 1.1 อะแดปเตอร์ LC: ตัวดึงสั้นสี่-ขาตรง; 2 อะแดปเตอร์ MPO/MTP: หน้าแปลนดึงแบบสั้นชนิด SC โดยให้ปลายด้านหนึ่งของกุญแจหงายขึ้นและปลายอีกด้านหนึ่งคว่ำลง 2. มีรูสี่เหลี่ยม 3 รูที่ด้านล่างของแผง |
|
